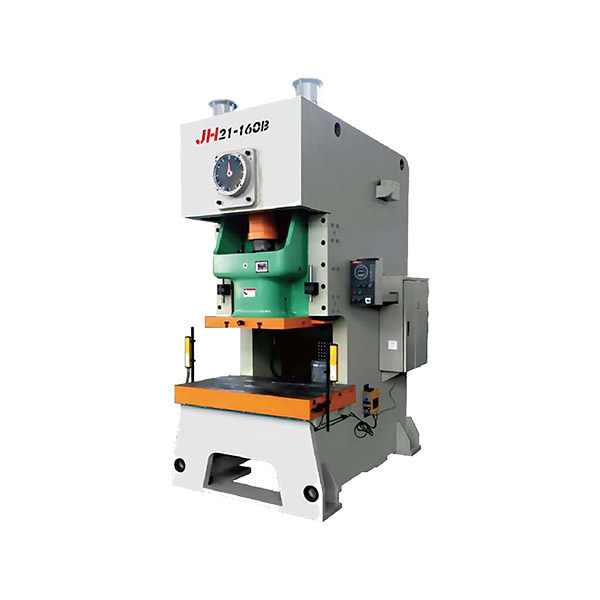

JH21系列冲床

性能特点

1、本系列压力机机身由钢板焊接而成，变形小，刚性好。
2、本系列压力机采用气动组合式摩擦离合器-制动器，寿命长，噪声小，传动平稳。滑块六面导向，导轨精度高。
3、可延长模具寿命，装模高度调节方便可靠，具有急停、寸动、单次和连续操作规范。
4、可选配：PLC电气控制系统、气垫、光电安全保护装置。

技术参数

技术参数		代号	单位	JH21-25	JH21-45	JH21-60	JH21-80	JH21-125	JH21-160	JH21-200	JH21-250	JH21-315	JH21-400
滑块公称压力		Pe	KN	250	450	600	800	1250	1600	2000	2500	3150	4000
公称力行程		Sp	mm	3	4	4	5	6	6	6	6	7	8
滑块行程		S	mm	80	120	140	160	180	200	250	250	250	270
行程次数	固定	n	Times/min	100	80	70	60	50	45	45	30	30	30
行程次数	可变		Times/min	60-100	50-80	45-70	40-60	35-50	30-45	25-45	20-30	20-30	20-30
封闭高度		H2	mm	250	270	300	320	350	400	450	500	500	550
封闭高度调节量		t	mm	50	60	70	80	90	100	110	120	120	120
滑块中心至机身距离		C1	mm	210	225	270	310	350	400	430	450	450	490
立柱距离		d1	mm	450	515	560	610	670	736	910	980	980	1050
滑块底面尺寸	左右L×R	a	mm	360	410	480	540	620	700	880	950	950	1020
滑块底面尺寸	前后F×B	b	mm	250	340	400	460	520	580	650	700	700	750
模柄孔尺寸	直径	d	mm	250	340	400	460	520	70	70	70	70	70
模柄孔尺寸	深度	l	mm	65	60	70	65	90	100	100	130	130	130
工作台尺寸	左右L×R	C	mm	720	825	930	950	1100	1170	1390	1500	1540	1700
工作台尺寸	前后F×B	D	mm	400	440	520	600	680	760	840	880	880	950
落料孔直径		Φ	mm	150	150	150	150	160	180	200	200	200	200
工作台厚度		H3	mm	80	110	130	140	155	165	180	190	190	210
工作台离地面距离		H1	mm	780	800	900	900	900	900	1000	1000	1000	1100
外形尺寸	左右L×R	A	mm	1496	1585	1540	1765	2040	2305	2600	2660	2720	2850
	前后F×B	B	mm	945	1075	1200	1200	1320	1420	1540	1640	1680	1750
	高度	H	mm	2120	2391	2570	2725	3035	3215	3800	3865	3865	4150
地脚螺栓距离	前后F×B	a	mm	980	1075	1100	1210	1430	1665	2020	2100	2140	2260
地脚螺栓距离	左右L×R	b	mm	690	760	840	920	1040	1140	1360	1460	1500	1570
电动机	型号			Y100L₂-4	Y132S-4	Y132S-4	Y132M-4	Y160M-4	Y160L-4	Y180M-4	Y200L₂-6	Y225M-6	Y250M-6
电动机	功率		KW	3	5.5	5.5	7.5	11	15	18.5	22	30	37
重量			Kg	2450	3550	5150	6450	9550	13600	19200	23200	26600	31600
