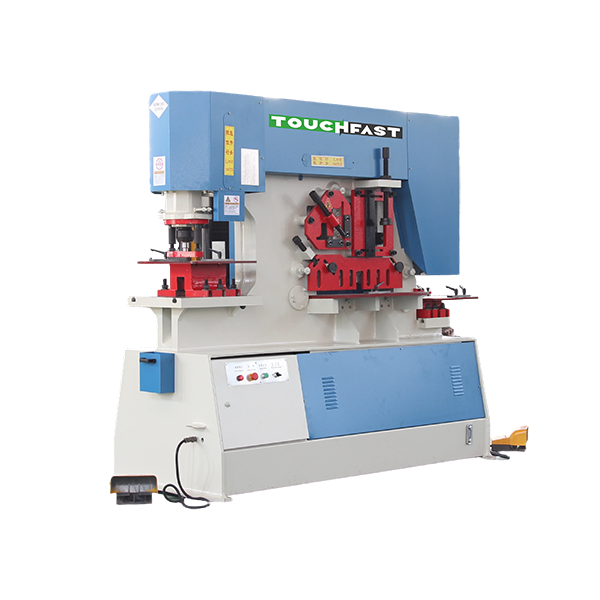

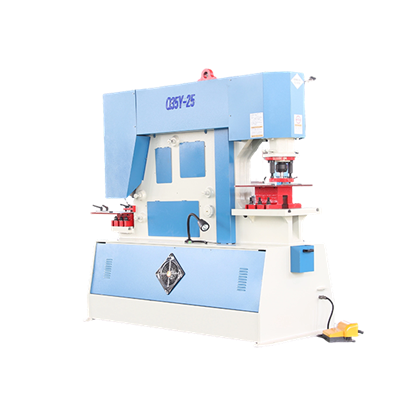

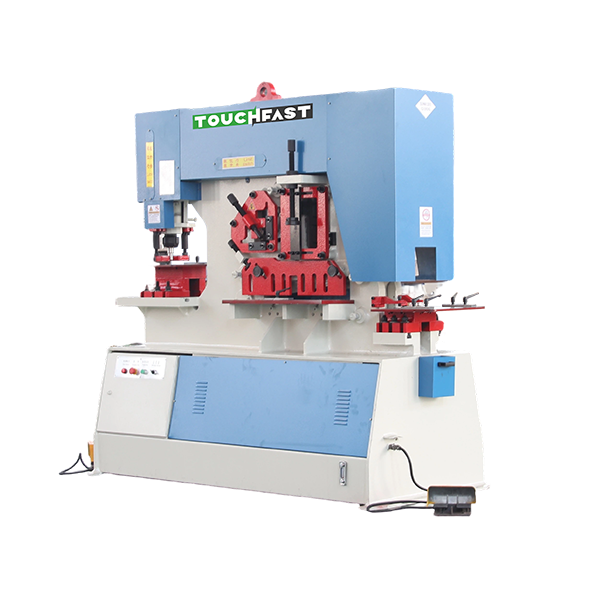

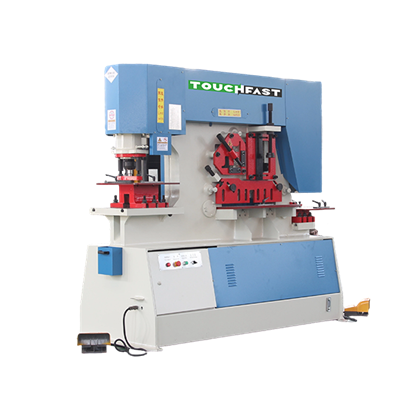

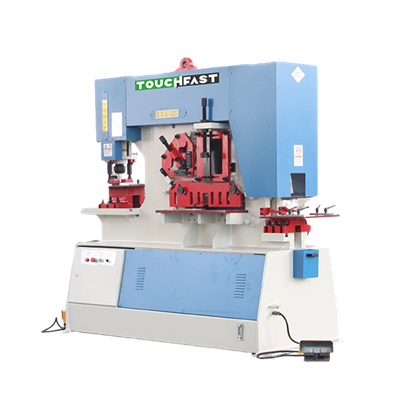

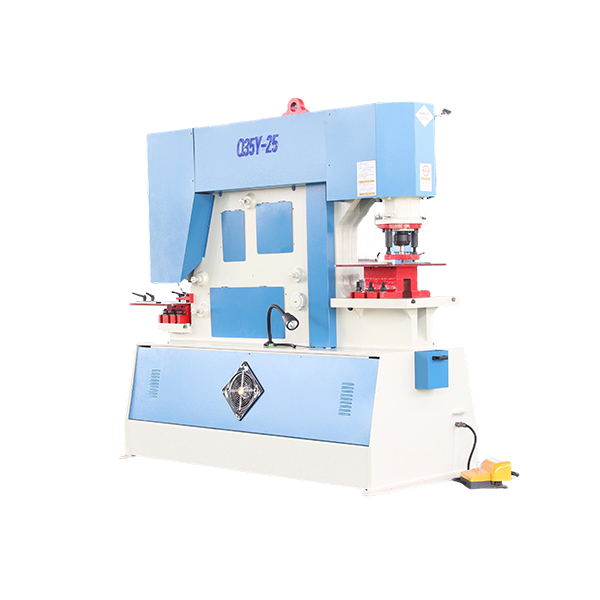

联合冲剪机
性能特点
1、采用液压传动，能对板材、方钢、圆钢、角钢、槽钢、工字钢、H型钢进行快速剪切。
2、具有冲孔、模剪等功能，可配备剪切档料装置。
3、标配为西门子电机，台湾RSHON阀组，施耐德电器。
技术参数
|
型号 |
单位 |
Q35Y-16 |
Q35Y-20 |
Q35Y-25 |
Q35Y-30 |
Q35Y-40 |
Q35Y-50 |
|
冲压力 |
Ton |
60 |
90 |
110 |
140 |
180 |
250 |
|
最大剪切厚度 |
Mm |
16 |
20 |
25 |
30 |
40 |
50 |
|
板材强度 |
N/mm² |
≤450 |
≤450 |
≤450 |
≤450 |
≤450 |
≤450 |
|
剪切角 |
° |
7° |
8° |
8° |
8° |
8° |
8° |
|
条钢 |
(W×T) |
250×16 |
330×20 |
330×25 |
355×30 |
400×35 |
400×40 |
|
一次行程 |
mm |
400×8 |
480×10 |
600×16 |
600×20 |
700×25 |
750×30 |
|
行程 |
mm |
80 |
80 |
80 |
80 |
100 |
100 |
|
行程次数 |
Times/min |
6 |
8 |
6 |
8 |
8 |
8 |
|
喉口 |
mm |
300 |
355 |
400 |
600 |
600 |
600 |
|
冲孔厚度 |
mm |
16 |
20 |
25 |
28 |
25 |
40 |
|
最大冲孔直径 |
mm |
25 |
30 |
35 |
38 |
40 |
40 |
|
主电机 |
KW |
4 |
5.5 |
7.5 |
11 |
15 |
18 |
|
外形尺寸 |
mm |
1650× |
1950× |
2350× |
2680× |
2770× |
3000× |
|
外形尺寸 |
mm |
800×1780 |
900×1930 |
980×2100 |
1060×2380 |
1240×2350 |
1440×2450 |
|
重量 |
kgs |
1900 |
2600 |
4800 |
6800 |
7500 |
10800 |
