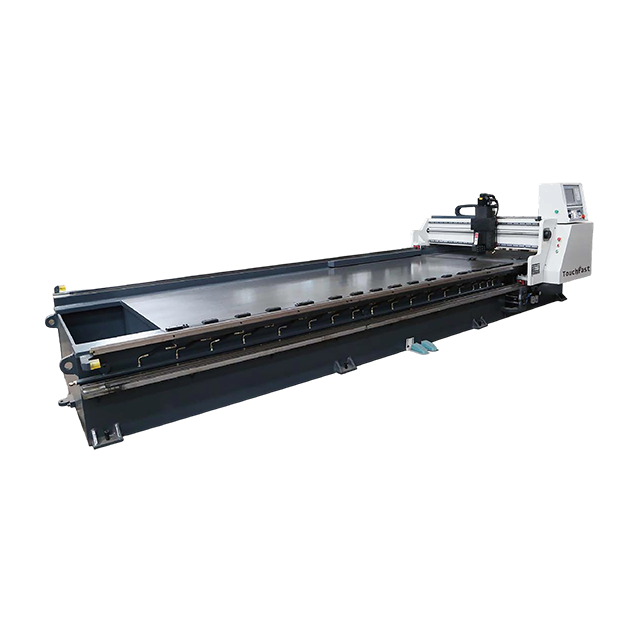

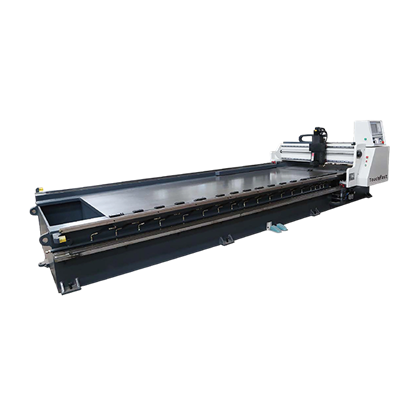

龙门式刨槽机

性能特点

性能特点

1、开槽机机座、横梁均采用框架结构设计，工作台面使用60mmQ345低合金高强度结构钢，框架采用Q235钢板，机床整体刚性好，坚固耐用。
2、床身采用天然气回火，消除焊接应力减少设备变形。通过喷砂处理保持漆证精度高。
3、开槽机采用精密铜齿轮及斜齿条传动，辅以德国力士乐滚柱重载直线导轨，移动速度可变频调整，切削过程平稳快速。
4、主电机采用大功率7.5KW主电机伺服电机配合行星减速机同步带传动，大大增加了机器运作的稳定性，提升了机器的运行速度和刨槽功率。
5、开槽机的刀架移送装置使用了SFSR静音滚珠丝杠和QH静音导轨保开槽机加工件采用液压夹紧系统固定，开槽速度快并保持强力夹紧件的变形。并且选配微量冷却系统，延长刀具的使用寿命，降低生产费用。
6、开槽机纵向和横向均可加工，并且具备一个工艺实现板材的“正反面” 加工功能。
7、使用本开槽机只用输入键盘和加工程序即可完成。根据操作人员和材质的不同，可用旋钮调整加工速度，便于操作人员操作。
8、可通过显示屏可了解加工中的工序情况。采用感应器保护操作人员的安全。
9、设备发生异常时显示屏上出现报警信息容易维修。
10、使用本开槽机加工时只在加工件的投放和取出时需要人力，因此可节省人工。
11、开槽机台面具有自修复功能，在使用过程中，客户可以根据自身要求自刨台面，保持加工精度。

技术参数

开槽板料宽度	1250mm	1250mm	1250mm
开槽板料长度	4000mm	5000mm	6000mm
开槽板料厚度	0.50-4.00mm	0.50-4.00mm	0.50-4.00mm
V型槽边距离	6-8mm	6-8mm	6-8mm
X轴移动最大速度	70m/min	70m/min	70m/min
X轴回程最大速度	80m/min	80m/min	80m/min
Y1轴移动最大速度	20m/min	20m/min	20m/min
Z轴移动最大速度	20m/min	20m/min	20m/min
Y1/Z轴重复定位精度	±0.01mm	±0.01mm	±0.01mm
X轴电机功率	5.5KW	5.5KW	5.5KW
Y1/Y2/Z轴电机功率	1KW	1KW	1KW
机器外形尺寸（长×宽×高）	6150×2350×1560mm	7150×2350×1560mm	8150×2350×1560mm
机器重量	8.5T	9T	11T
