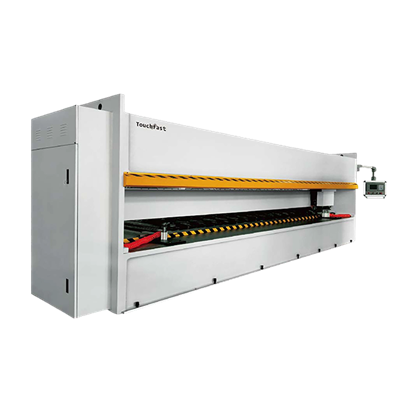

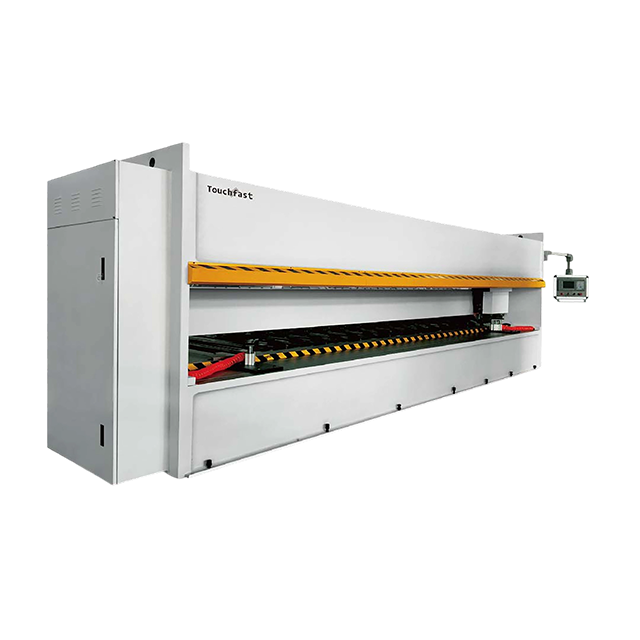

立式刨槽机

性能特点

1、立式开槽机是传统设备的升级产品，它与传统设备相比，主要特点是重载、高速、高效。（双刀架可来回双向工作或单向双刀架工作）
2、本设备采用框架结构设计，高强度螺栓连接，整体刚性好，变形小。
3、本设备横梁固定不动，工件由送料机构送进工作台面可更换。保持工作台面的平面度在±0.03mm以内。
4、本设备采用碳素工具钢制工作台，淬火后硬度达到HRC55以上。所以工作台磨损很小且可以换面，延长了设备的使用寿命。
5、本设备5.6KW大功率高速伺服电机，两个刀架体同时安装6把切削刀，最大切削深度 1mm，是传统设备效率的3倍。（注：也可双向来回工作）
6、立式开槽机加工件采用液压夹紧系统固定，开槽速度快并保持强力夹紧。液压系统增设蓄能器补偿和溢流阀，电机间隙式工作，节约能源，液压系统安全。
7、设备发生异常时显示屏上出现报警信息容易维修。
8、使用本开槽机加工时只在加工件的投放和取出时需要人力，因此可节省人工。

技术参数

开槽板宽度	1250mm	1250mm	1250mm
开槽板长度	4000mm	5000mm	6000mm
开槽板厚度	0.40-4.00mm	0.40-4.00mm	0.40-4.00mm
V型槽距边距离	8mm	8mm	8mm
X轴移动最大速度	70m/min	70m/min	70m/min
X轴回程最大速度	85m/min	85m/min	85m/min
Y轴移动最大速度	20m/min	20m/min	20m/min
Y、Z轴重复定位精度	±0.01mm	±0.01mm	±0.01mm
X轴电机功率	4.5KW	4.5KW	4.5KW
Y、Z轴电机功率	1KW	1KW	1KW
机器外形尺寸（长×宽×高）	5740×2350×2110mm	6740×2350×2110mm	7740×2350×2110mm
机器重量	10.5T	12T	18T
